 一、簡介：本課程旨在指導使用者將人機連線PLC，並設定物件的參數
二、說明：
使用永宏HMI，通過Ethernet連線西門子S7-1200 PLC與三菱FX5U-32M PLC。設定通訊協議與IP位址，配置通訊與暫存器設定以建立與PLC的連線來監控這兩個PLC。
※設定乙太網路須注意以下幾項
-
IP位址分別A.B.C.D 4碼組成，若兩組需相同區域網路時，在設定IP位址前三碼A.B.C，要相同
-
在同一區網內，設備與設備的IP位址第四組D碼皆不能相同
三、操作步驟：
A. 設置HMI與兩台PLC的連線

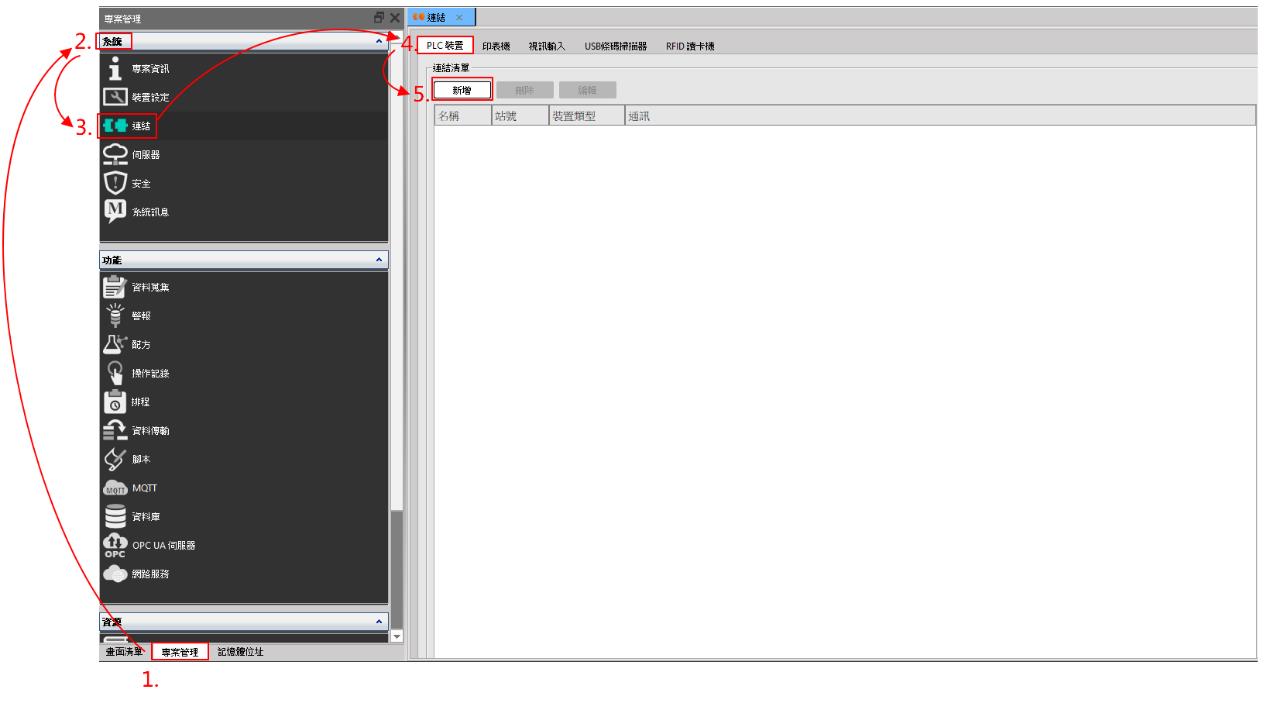

Stpe 1. 在畫面左側的專案管理→系統→連結→PLC裝置→新增
建立欲連線之PLC

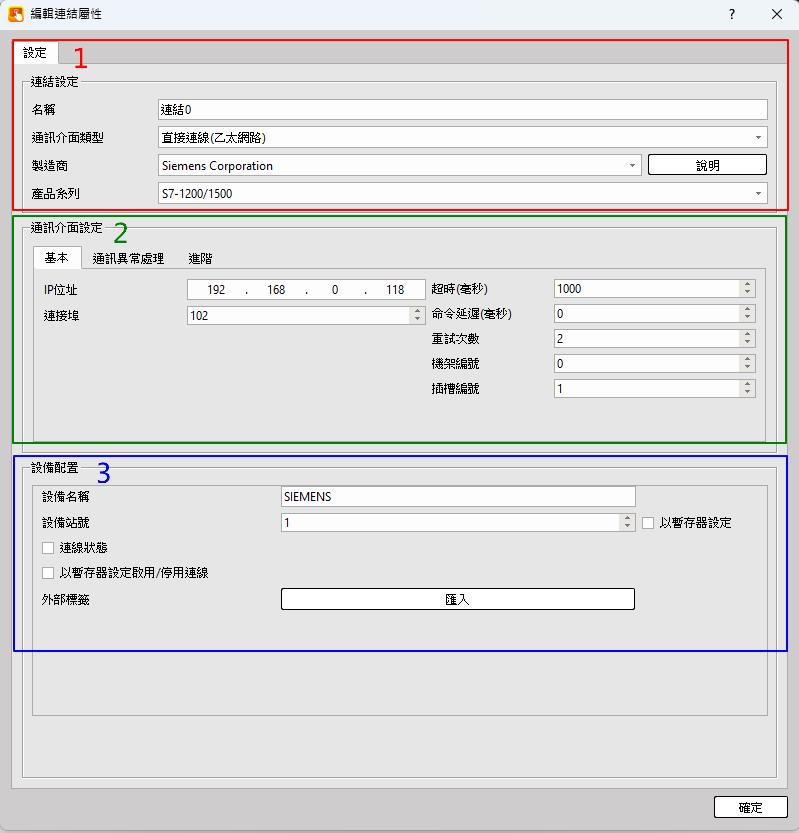

Step 2. 第1台PLC連結設定
1. 連結設定
名稱：自定義
通訊介面類型：直接連線(乙太網路)
製造商：Siemens Corporation (此範例第一台PLC選擇使用西門子)
產品系列：S7-1200/1500
2. 通訊介面設定
IP位址：192.168.0.118 ( 注意兩台PLC必須為同網域192.168.0 )
連接埠：102 (此處為西門子PLC初始設定值)
3. 設備名稱：自定義
設備站號：使用乙太網路不必設置

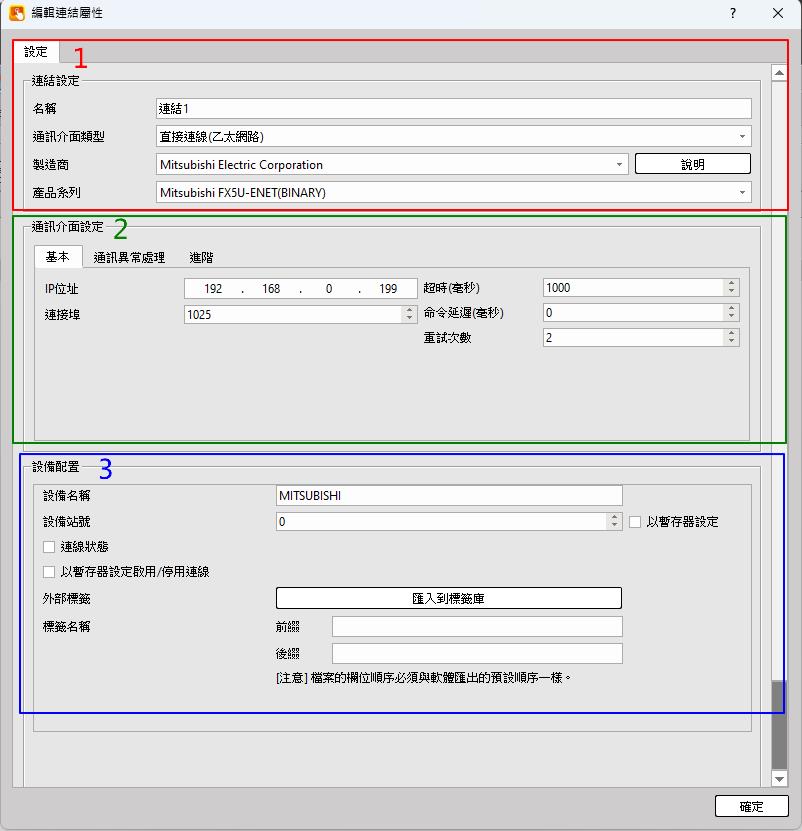

Step 3. 第2台PLC連結設定
1. 連結設定
名稱：自定義
通訊介面類型：直接連線(乙太網路)
製造商：Mitsubishi Electric Corporation (此範例第二台PLC選擇使用三菱)
產品系列：Mitsubishi FX5U-ENET(BINARY)
2. 通訊介面設定
IP位址：192.168.0.199 ( 注意兩台PLC必須為同網域192.168.0 )
連接埠：1025 (此處為三菱PLC初始設定值)
3. 設備名稱：自定義
設備站號：使用乙太網路不必設置
B. 變更背景色彩與製作主題框及靜態文字

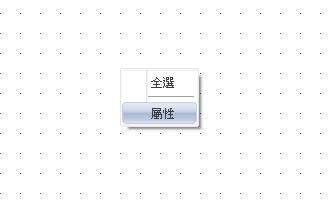

Step 1. 對著空白畫面按下右鍵→屬性

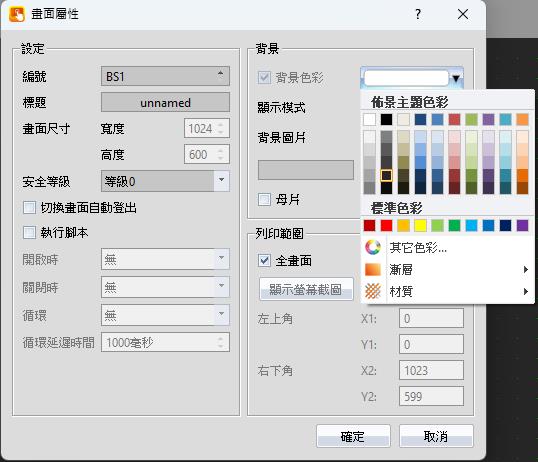

Step 2. 點選背景色彩→選擇需要的顏色
Step 3. 點選確定完成變更畫面背景顏色

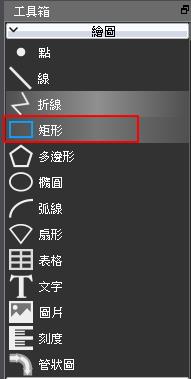

Step 4. 從右側的工具箱→【繪圖】→【矩形】
拖曳到您欲放置的位置。並進入矩形物件屬性設定。

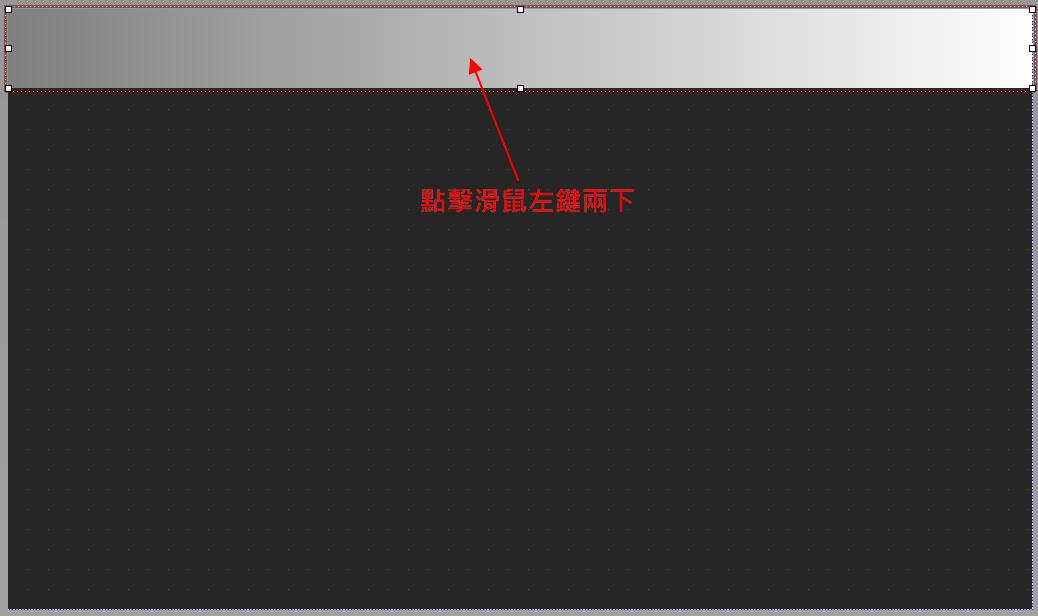

Step 5. 選取物件，點擊滑鼠左鍵兩下進入編輯

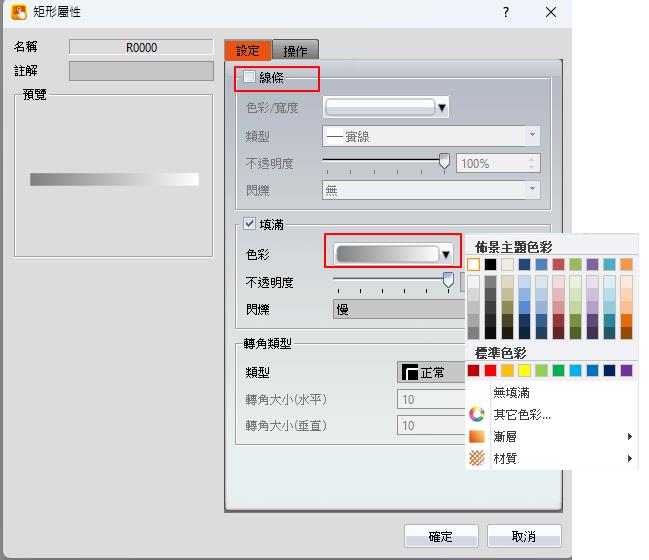

Step 6. 將"線條"取消勾選

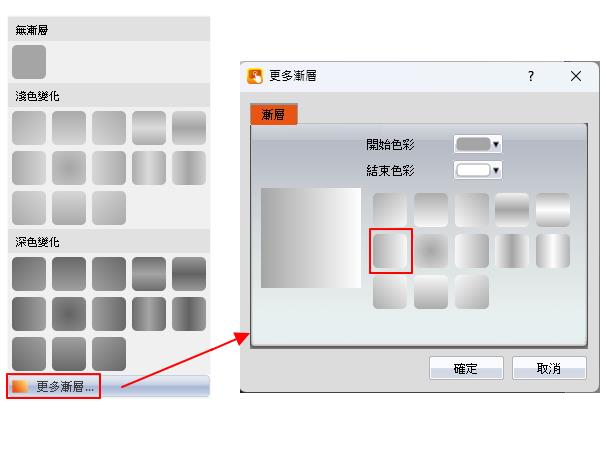

勾選填滿→點選色彩→漸層→漸層填滿→點選色彩→漸層→更多漸層並
選擇所需樣式

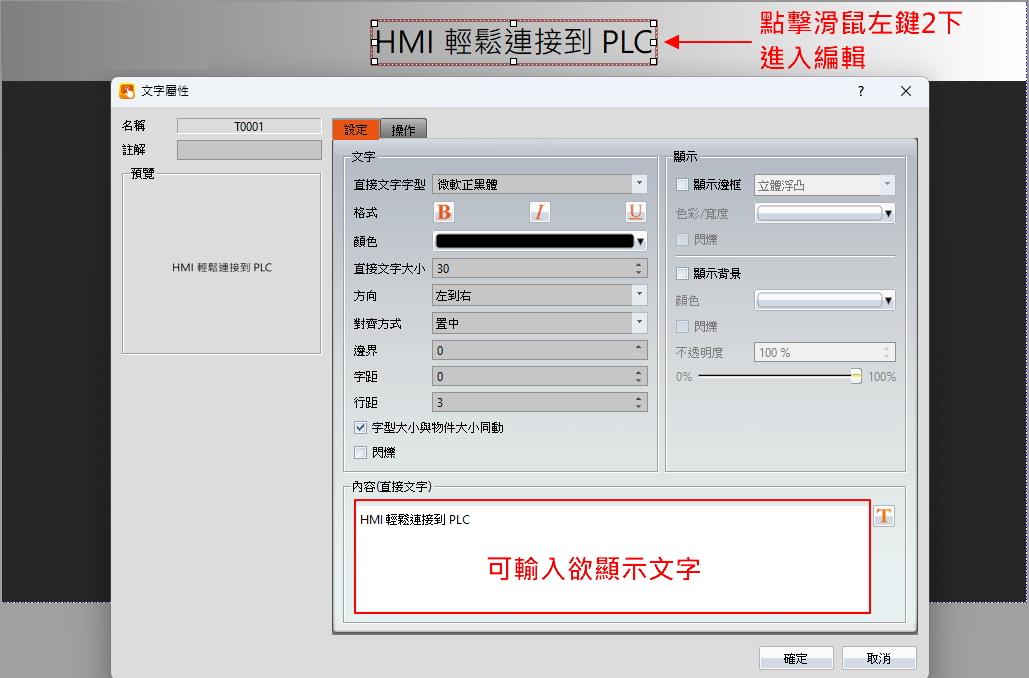

Step 7. 從右側的工具箱→【繪圖】→【文字】
拖曳到您欲放置的位置。並進入文字物件屬性設定。
C. 從檔案導入圖片

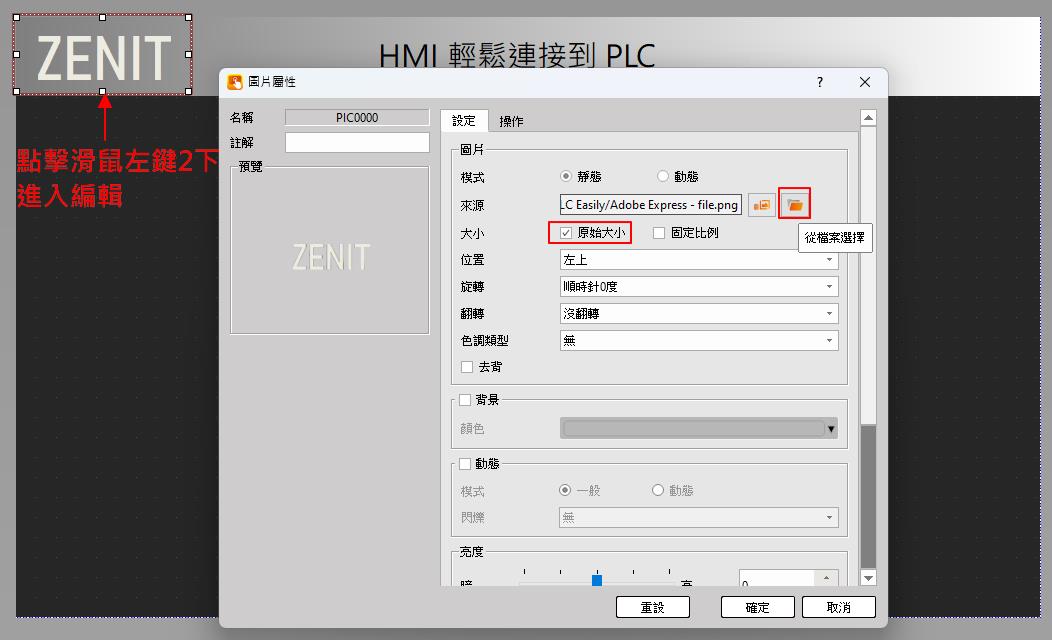

Step 1. 從右側的工具箱→【繪圖】→【圖片】
拖曳到您欲放置的位置。並進入圖片物件屬性設定。
Step 2. 可選擇勾選原始大小維持該圖片原本大小或是調整圖片大小、邊框…等
Step 3. 選擇圖片來源

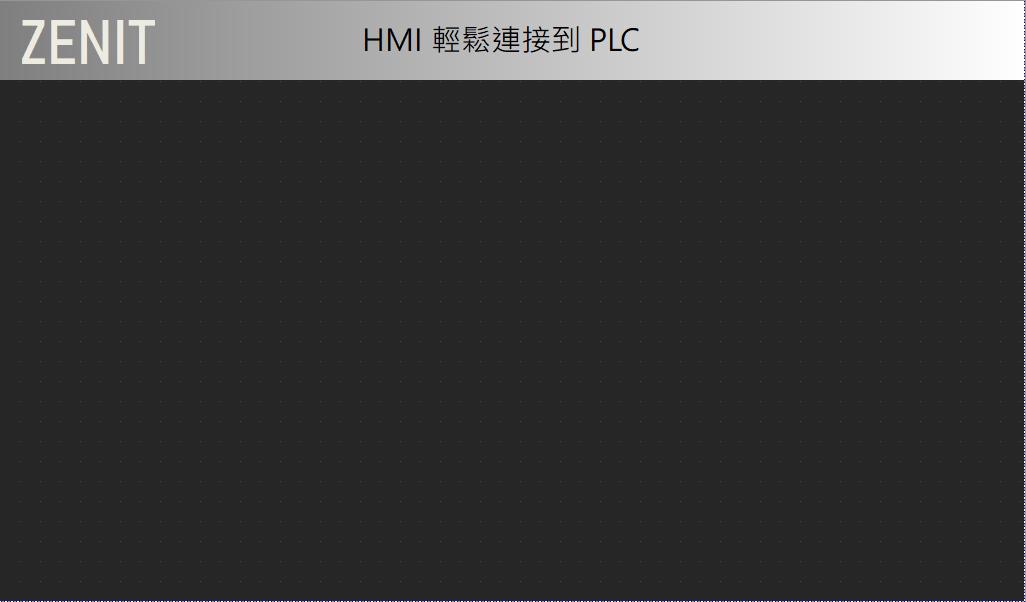

完成後如上圖範例所示
D. 物件群組化
將欲群組化的物件一起圈選起來或是持續按著Ctrl 點選欲群組化物件
按下右鍵→ 群組→ 群組
E. 文字背景顯示
Step 1. 從右側的工具箱→【繪圖】→【文字】
拖曳到您欲放置的位置。並進入文字物件屬性設定。
Step 2. 輸入欲顯示之文字
Step 3. 勾選〝顯示背景〞可更改背景色完成後按確定即可
F. 製作指示燈
Step 1. 從右側的工具箱 →【指示燈/ 按鈕】→【指示燈】
拖曳到您欲放置的位置。並進入指示燈物件屬性設定。

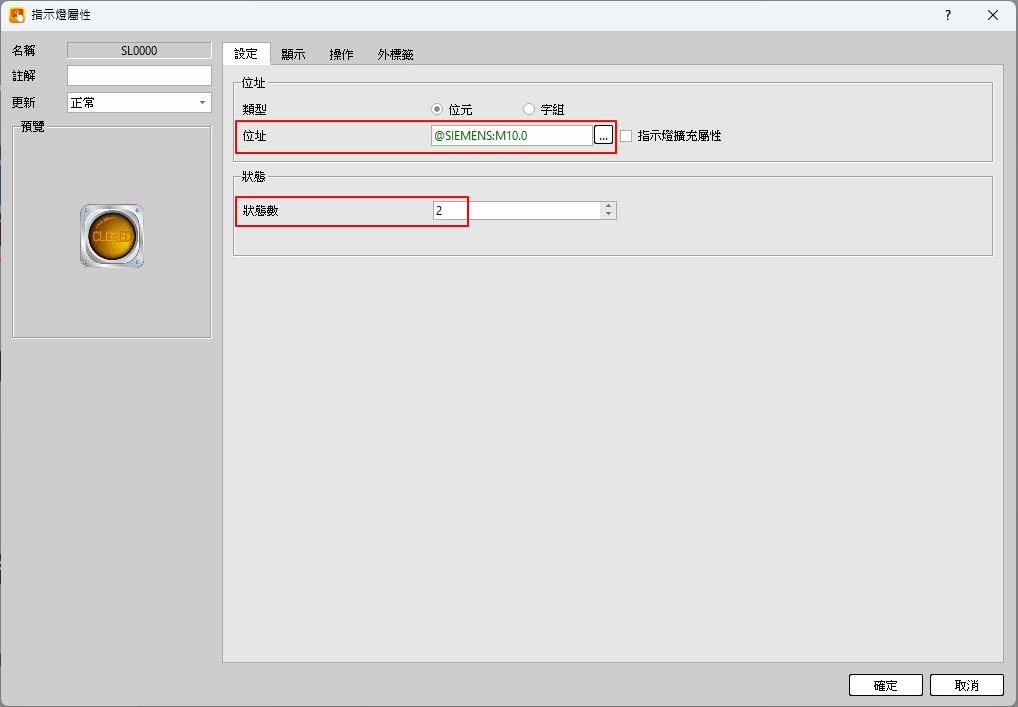

Step 2. 在設定介面設定位址→【類型：位元】【位址：@SIEMENS:M10.0】
輸入所需要的控制位址
設定狀態→【狀態數：2】

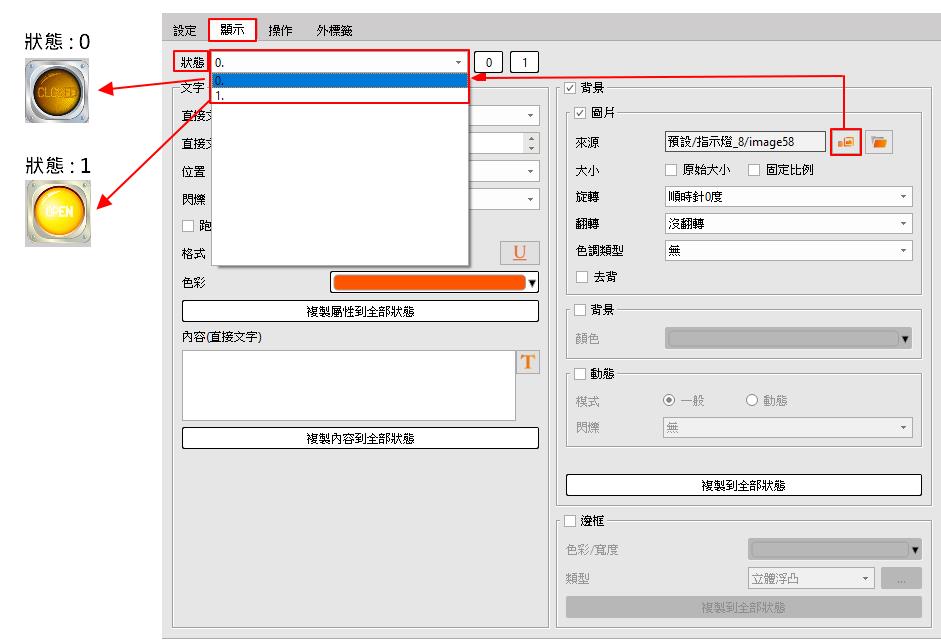

Step 3. 在顯示介面【狀態】，從資料庫導入圖片，分別使用兩種指示燈顏色區分
0 和 1 之狀態
以此類推，【交通信號燈】【Q0.1】【Q0.2】【Q0.3】【Q0.4】【Q0.5】【Q0.6】
【PLC運行中】都是同樣做法，唯設定上【位址】不同與【欲顯示外觀】狀態不同

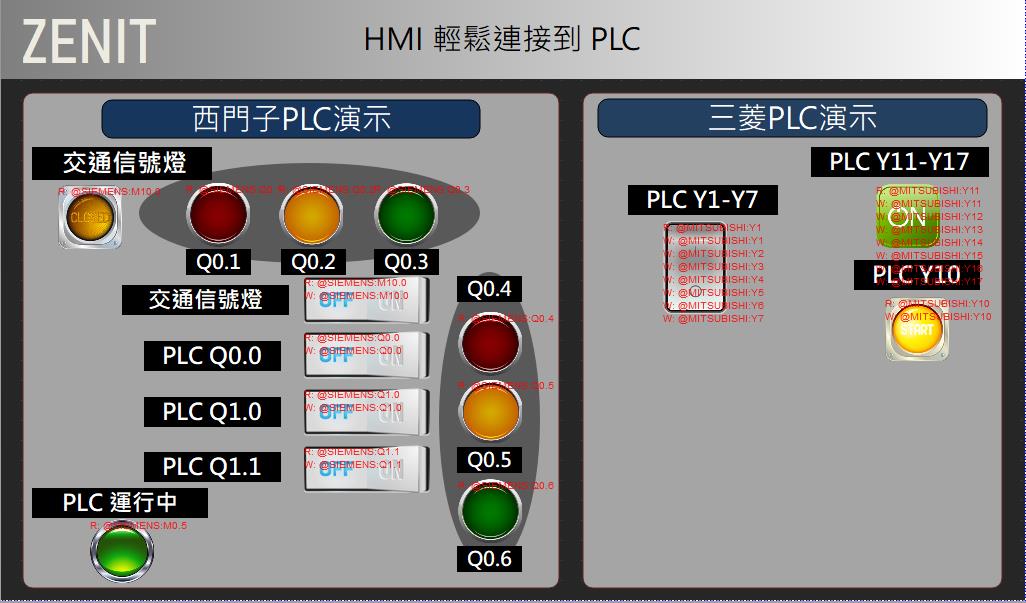

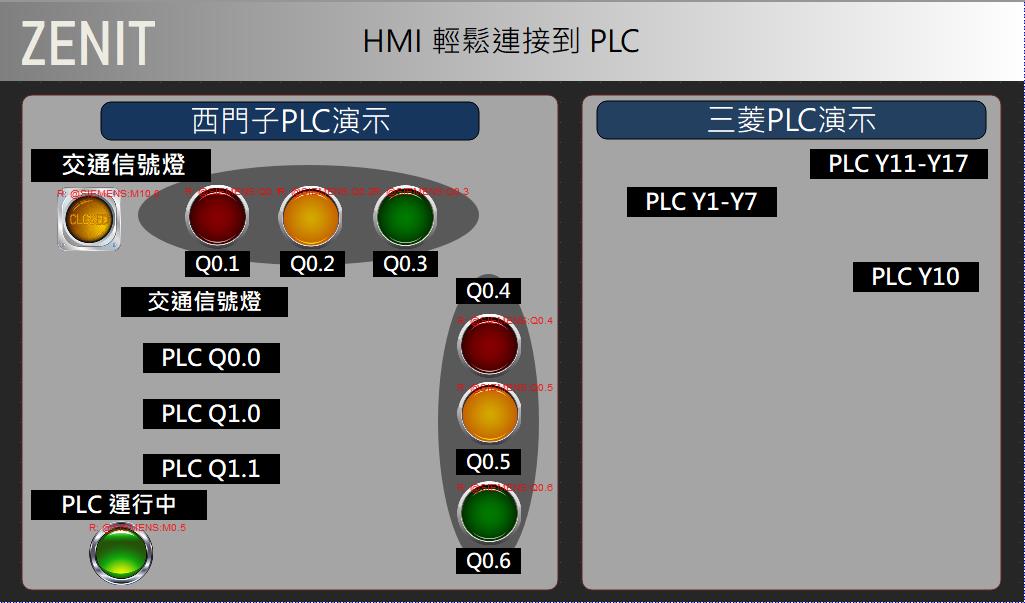

完成後如上圖範例所示
G. 製作位元按鈕
Step 1. 從右側的工具箱 →【指示燈/ 按鈕】→【位元按鈕】
拖曳到您欲放置的位置。並進入按鈕物件屬性設定。
Step 2. 在設定介面→【寫入位址：@SIEMENS:M10.0】【動作：反相型】
在寫入位址下方勾選【監視位址】，勾選【與寫入位址相同】，可使圖片
能隨位址狀態做變化

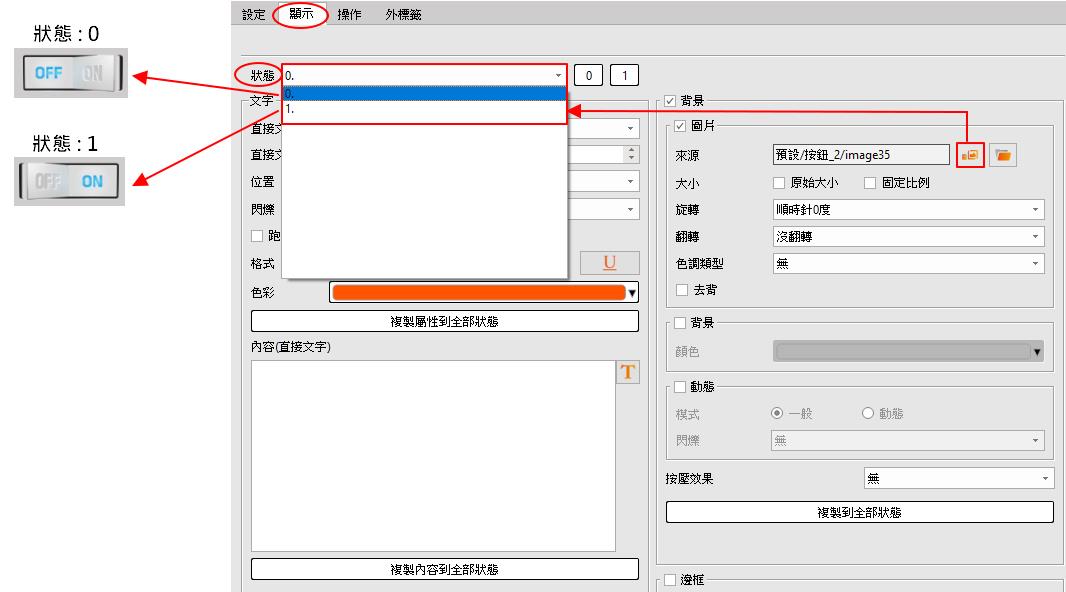

Step 3. 在顯示介面【狀態】，從資料庫導入圖片，分別使用兩種開關型式區分0和
1 之狀態
以此類推，【交通信號燈】【PLC Q0.0】【PLC Q1.0】【PLC Q1.1】【PLC Y10】
都是同樣做法，唯設定上【位址】不同與【欲顯示外觀】狀態不同
完成後如上圖範例所示
H. 製作多功能按鈕
Step 1. 從右側的工具箱→【指示燈/ 按鈕】→【位元按鈕】
拖曳到您欲放置的位置。並進入按鈕物件屬性設定。
Step 2. 在設定介面勾選→【啟用多功能按鈕】
→【寫入位址：@MITSUBISHI:Y1】【動作：反相型】
在寫入位址下方勾選【監視位址】，勾選【與寫入位址相同】，可使圖片
能隨位址狀態做變化
Step 3. 在左下角按下【+】號新增第2個按鈕功能
→【寫入位址：@MITSUBISHI:Y2】【動作：反相型】
以此類推，Y3 ~ Y7 新增方式都是同樣做法，唯設定上【位址】不同
Step 4. 在顯示介面【狀態】，從資料庫導入圖片，分別使用兩種開關型式區分0
和 1 之狀態
以此類推，【PLC Y1-Y7】【PLC Y11-Y17】都是同樣做法，
唯設定上【位址】不同與【欲顯示外觀】狀態不同
完成後如上圖範例所示
I. 製作儀表

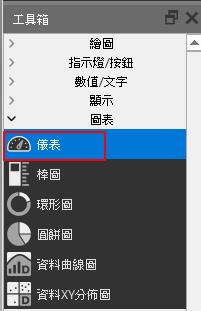

Step 1.從右側的工具箱→【圖表】→【儀表】
拖曳到您欲放置的位置。並進入儀表物件屬性設定。

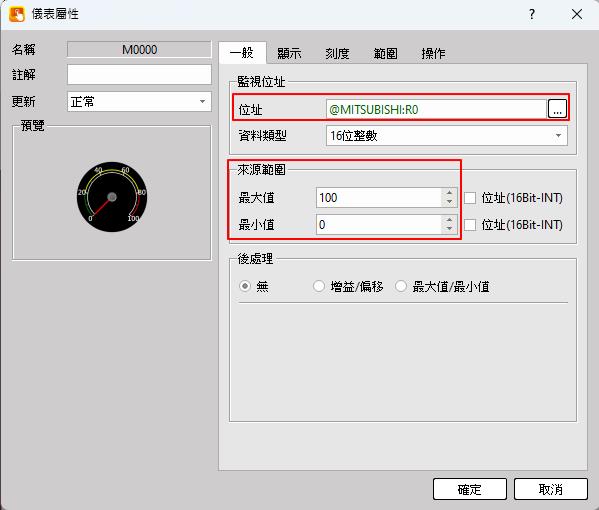

Step 2. 在一般介面→【位址：@MITSUBISHI:R0】
【來源範圍：最大值100，最小值0】
Step 3. 在顯示介面→【類型：圓形1】【外型：全圓】
【外型選擇：270】皆可選擇想要的顯示類型

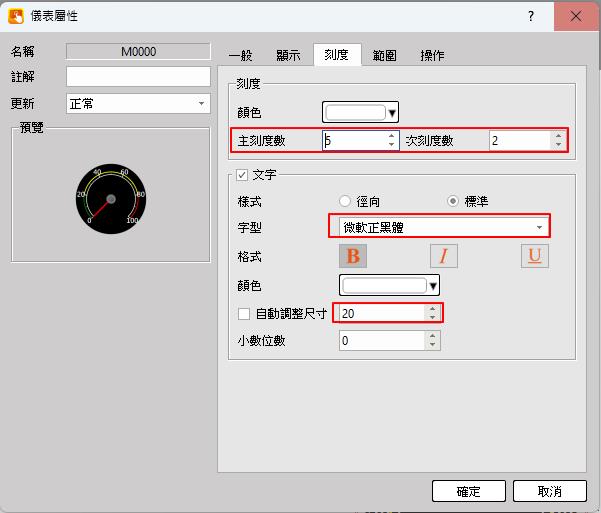

Step 4. 在刻度介面→【主刻度數：5】【次刻度數：2】
【文字格式：微軟正黑體20】皆可選擇想要的顯示類型

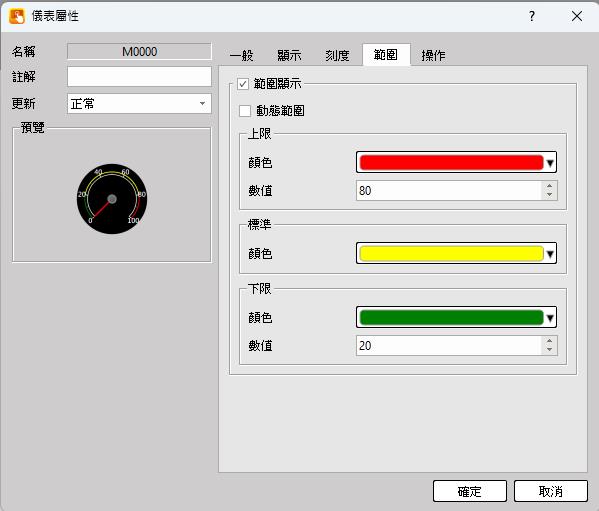

Step 5. 在範圍介面 → 勾選【範圍顯示】【上限：80】【下限：20】
範圍皆可自行選擇

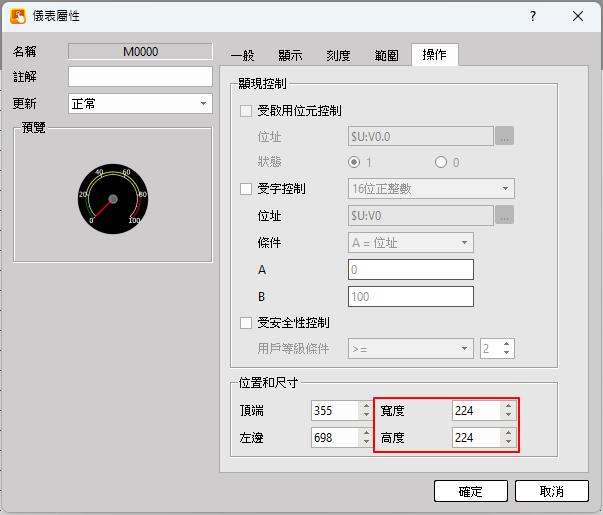

Step 6. 在操作介面→ 尺寸【寬度：224】【高度：224】
J. 製作儀表數值顯示
Step 1. 從右側的工具箱→【數值/ 文字】→【數值輸入/ 顯示器】
拖曳到您欲放置的位置。並進入數值顯示器物件屬性設定。

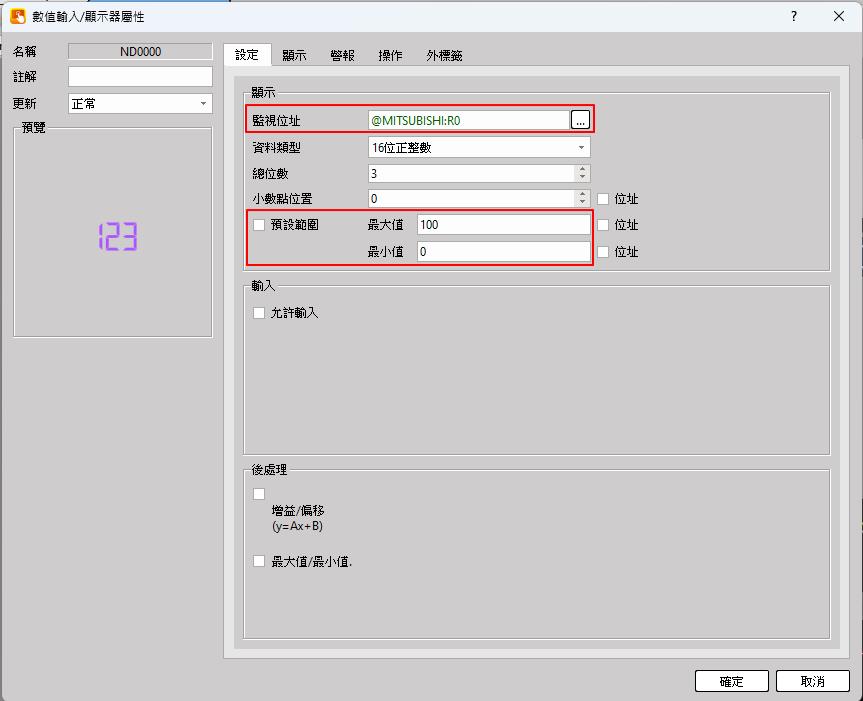

Step 2. 在設定介面→【監視位址：@MITSUBISHI:R0】
→ 取消勾選【預設範圍】【最大值：100】【最小值：0】
Step 3. 在顯示介面→ 取消勾選【邊框】【背景】
恭喜!! 完成此畫面的製作!!!
|
